Bosch EBike – Support De Batterie PowerTube 750 Wh Smart System (fixation à La Batterie)

Ce kit vous permet de remplacer un support défectueux ou endommagé sur votre batterie Bosch PowerTube 750Wh. Le support de votre batterie PowerTube assure une fixation sûre de la batterie dans le cadre de vélo électrique. Ce support est uniquement compatible avec le système Bosch Smart System et la batterie Bosch PowerTube 750 Wh. Il existe en quatre versions. Celles-ci se distinguent d’une part par l’orientation des contacts de la batterie elle-même, horizontale ou verticale, et d’autre part par le type de montage dans le tube diagonal (axial/pivot).

Caractéristiques du Support pour batterie PowerTube Smart System

• pièce de rechange originale Bosch
• s’ajuste parfaitement
• à fixer à votre batterie PowerTube
• pour une orientation horizontale & verticale
• pour montage coulissant (axial) ou pivotant (pivot)
• convient uniquement au Bosch Smart System BES3

Quel est le kit de fixation adapté à ma batterie PowerTube 750 Wh ?

1/ Déterminez d’abord pour quel côté de votre PowerTube vous avez besoin du support :

• côté câble
• ou côté serrure

2/ Déterminez ensuite, la manière dont vous montez votre batterie Intube dans votre  vélo électrique :

• soit vous insérez la batterie dans un tube diagonal fermé (coulissant/axial),
• soit vous ouvrez le tube diagonal et faites pivoter la batterie vers l’extérieur (pivotant/pivot)

3/ La dernière étape consiste à choisir entre une orientation horizontale ou verticale de votre PowerTube (uniquement pour le support pour montage coulissant – axial).

Versions & contenu du support pour batterie Bosch PowerTube 750 Wh

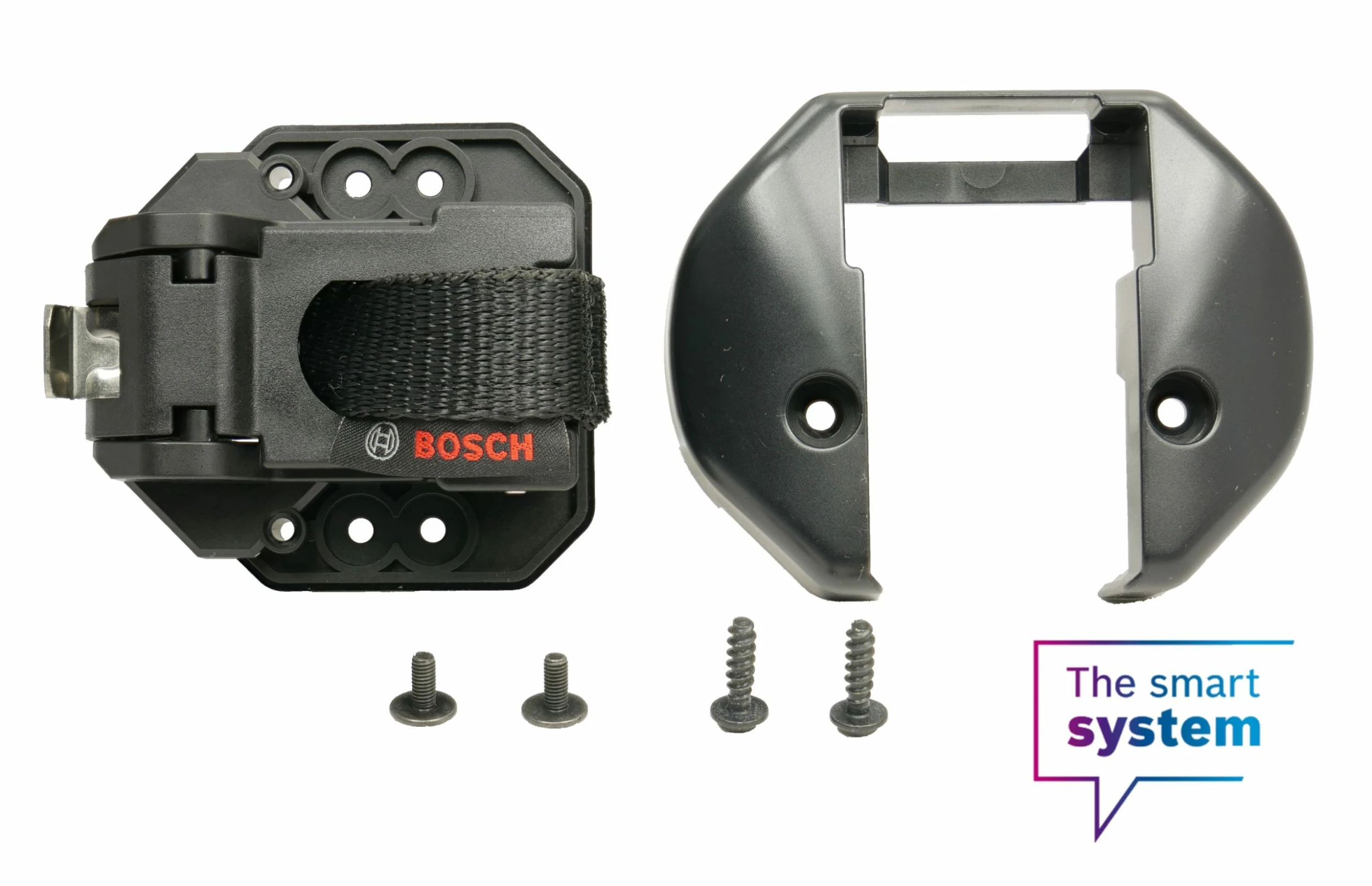

• Kit de montage PowerTube côté serrure horizontal, axial. Pour le montage coulissant dans le tube inférieur fermé
  • Cache PowerTube axial horizontal
  • Unité de verrouillage PowerTube axial (sans serrure à goupille)
  • 2 × vis 3,5 × 12, Torx T15 2 × vis M3 × 7

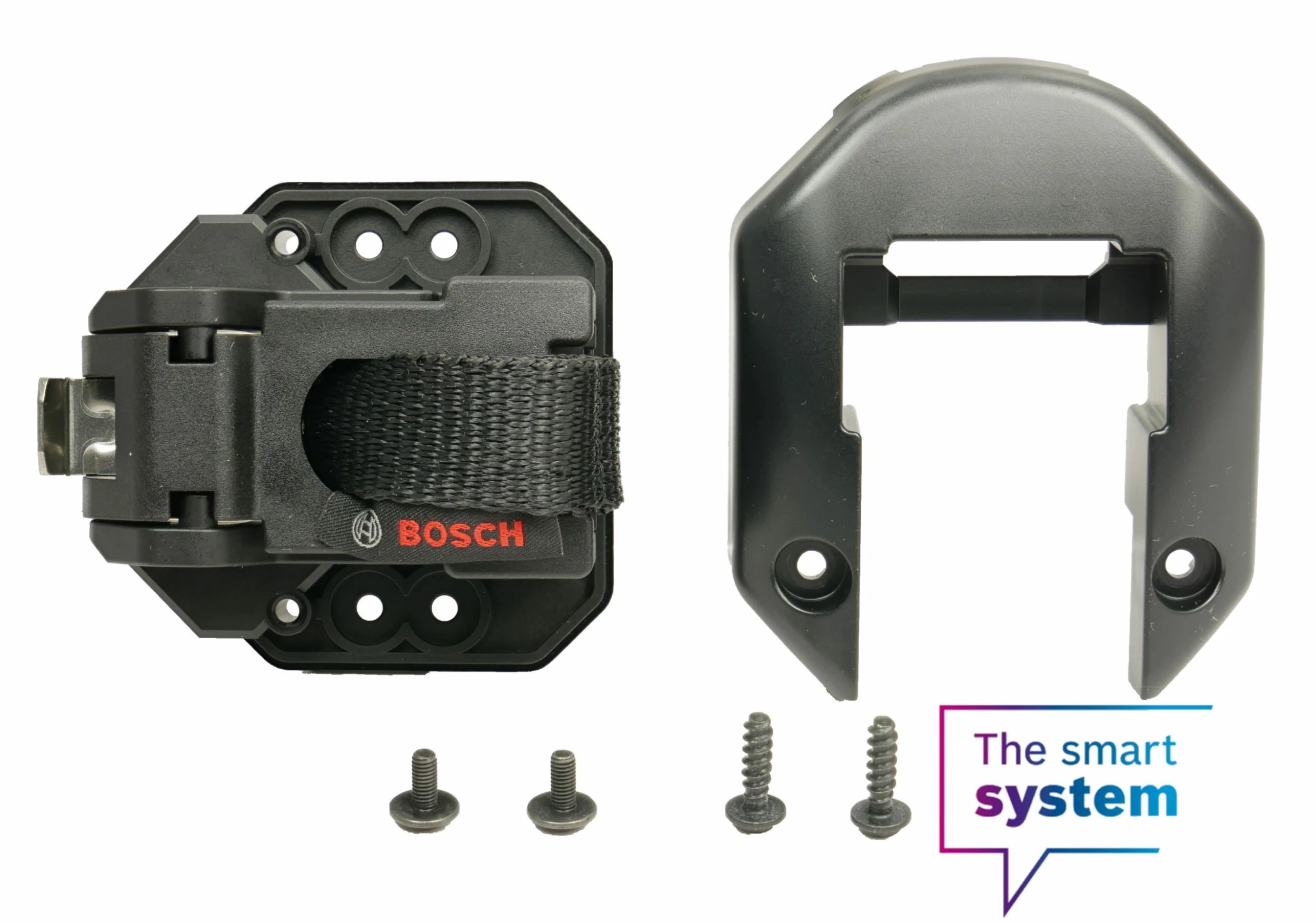

• Kit de montage PowerTube côté serrure vertical, axial. Pour le montage coulissant dans le tube inférieur fermé
  • Cache PowerTube axial vertical
  • Unité de verrouillage PowerTube axial (sans serrure à goupille)
  • 2 × vis 3,5 × 12, Torx T15 2 × vis M3 × 7

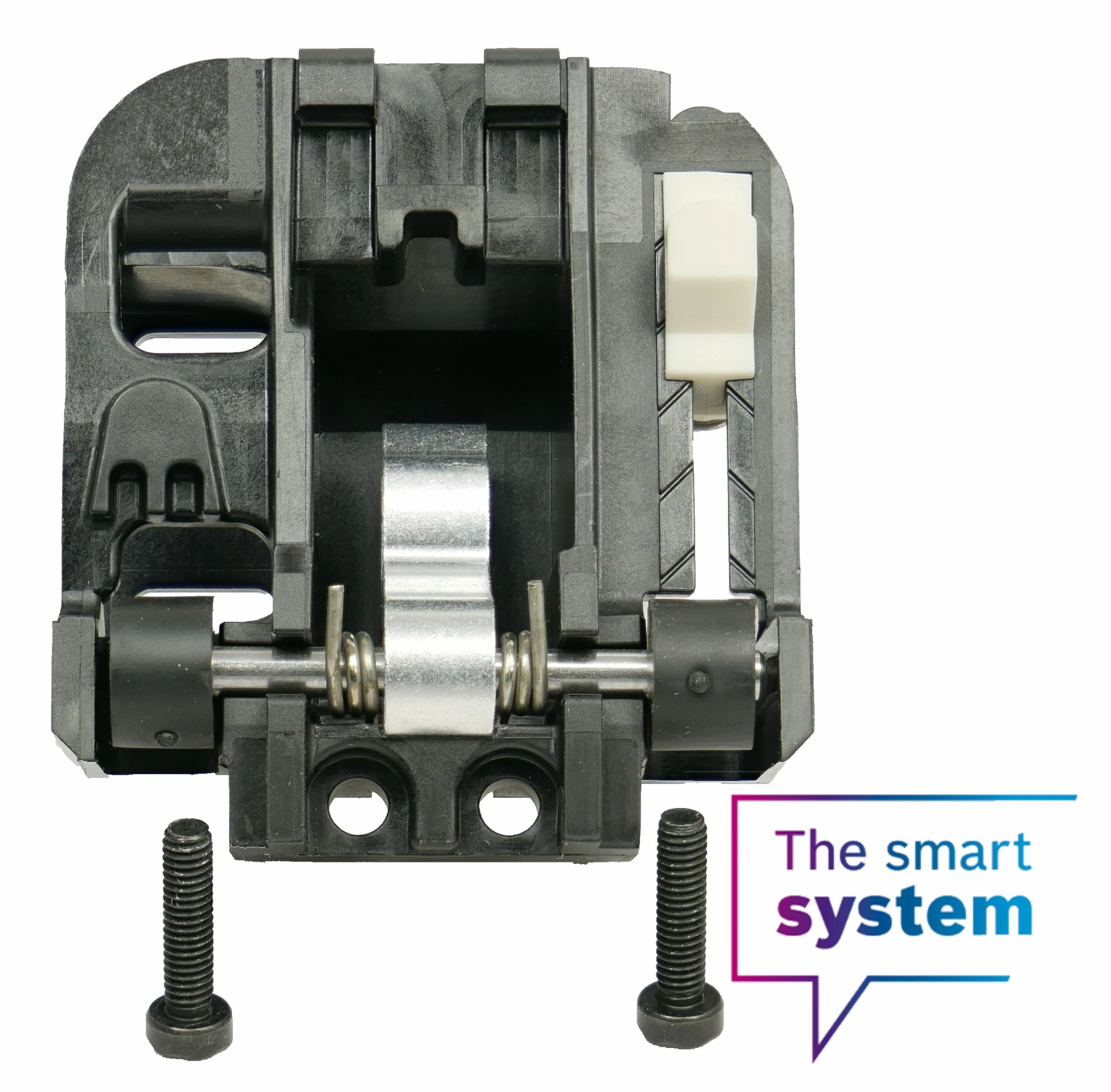

• Kit de montage pour support PowerTube, côté serrure, horizontal/vertical, pivot. Pour le montage pivotant dans le tube inférieur ouvert
  • Unité de fermeture (sans cylindre de fermeture)
  • 2 × vis M4 × 16

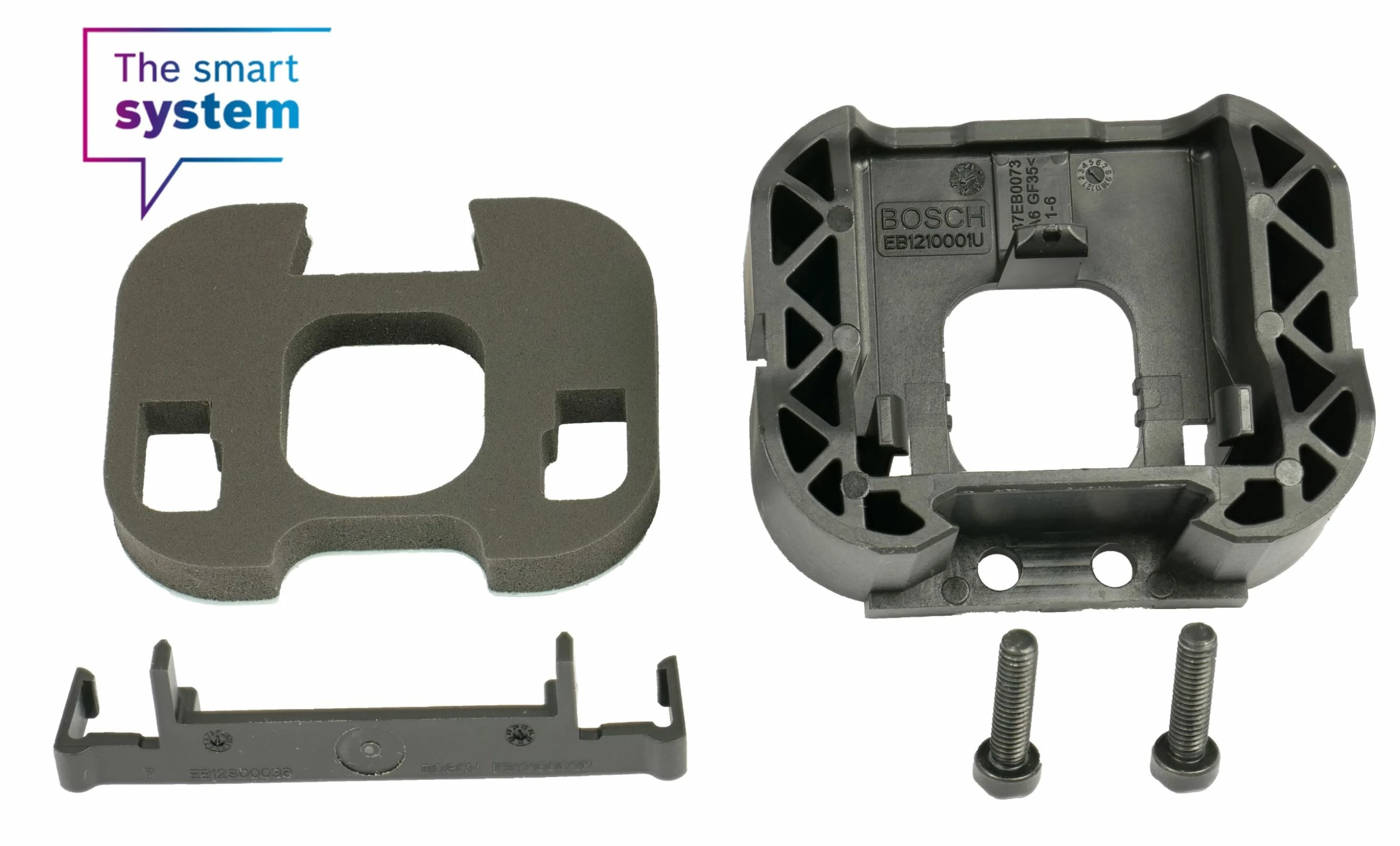

• Kit de montage pour support PowerTube, côté câble, horizontal/vertical
  • Boîtier en plastique pour câble
  • raidisseur,
  • plaque d’amortissement
  • 2 × vis M4 × 16

En complément de ce support il existe aussi un socle à visser directement sur le cadre de votre vélo électrique ou sur le rail de montage de votre batterie Bosch PowerTube 750 Wh.
